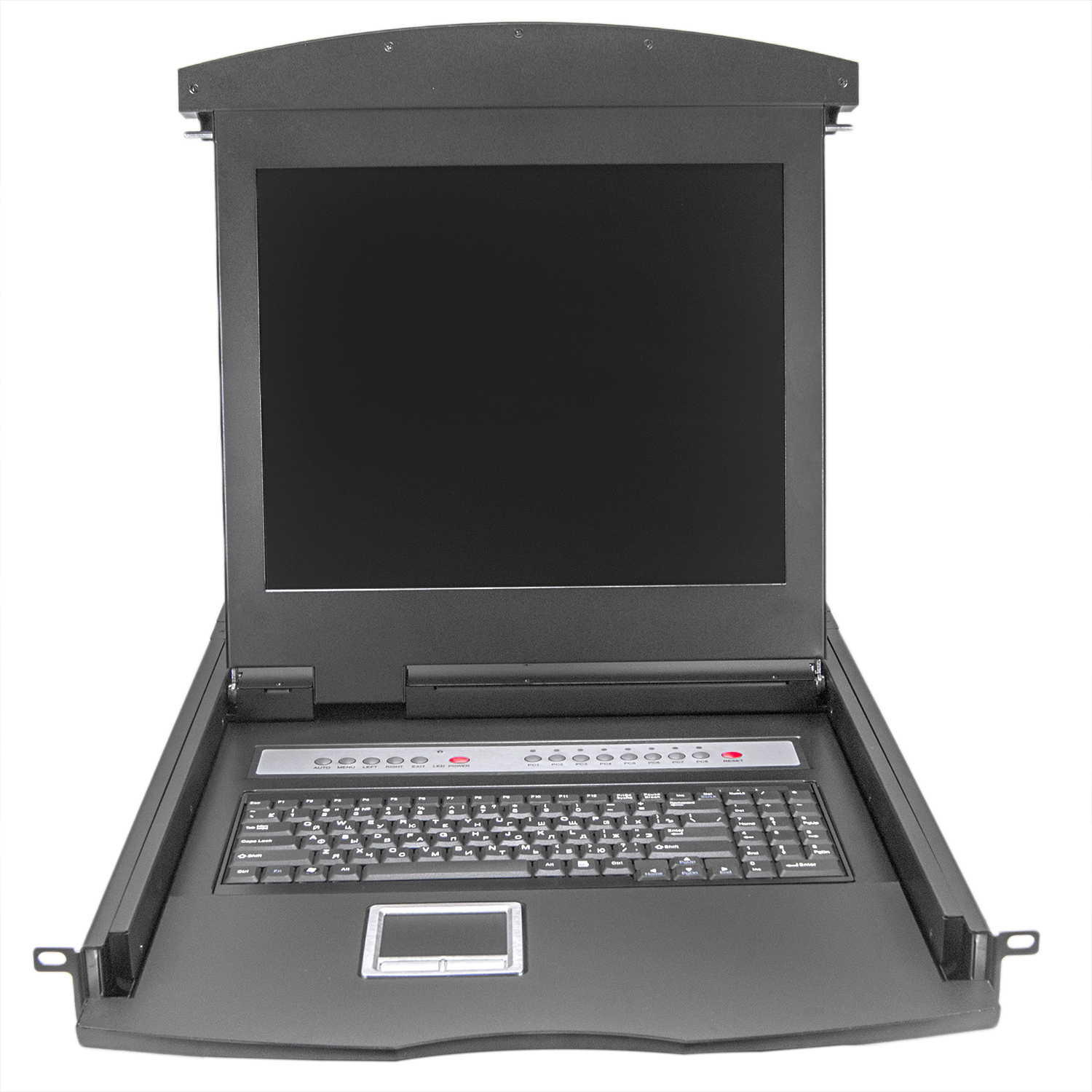

Консоль NR-MSR2708UDL - 8 портовый КВМ переключатель, интегрированный с ЖК дисплеем диагональю 17″, ультра-тонкой клавиатурой и тачпадом, в выдвижном корпусе высотой менее 1U. Устройство позволяет обслуживать до 128 серверов при каскадном соединении, используя стандартные соединительные кабели и дополнительные КВМ переключатели. Поддержка двух интерфейсов PS/2 и USB подключения к серверам.

Удаленное подключение и управление КВМ через Ethernet по протоколу TCP/IP, при дооснащении модулем NR-IP.

Преимущества:

• Управление 8 серверами на аппаратном уровне (BIOS), без использования программного обеспечения.
• Поддержка двухуровнего каскадного подключения до 128 серверов.
• Режим автоматического сканирования подключенных серверов и визуальная индикация (Autoscan).

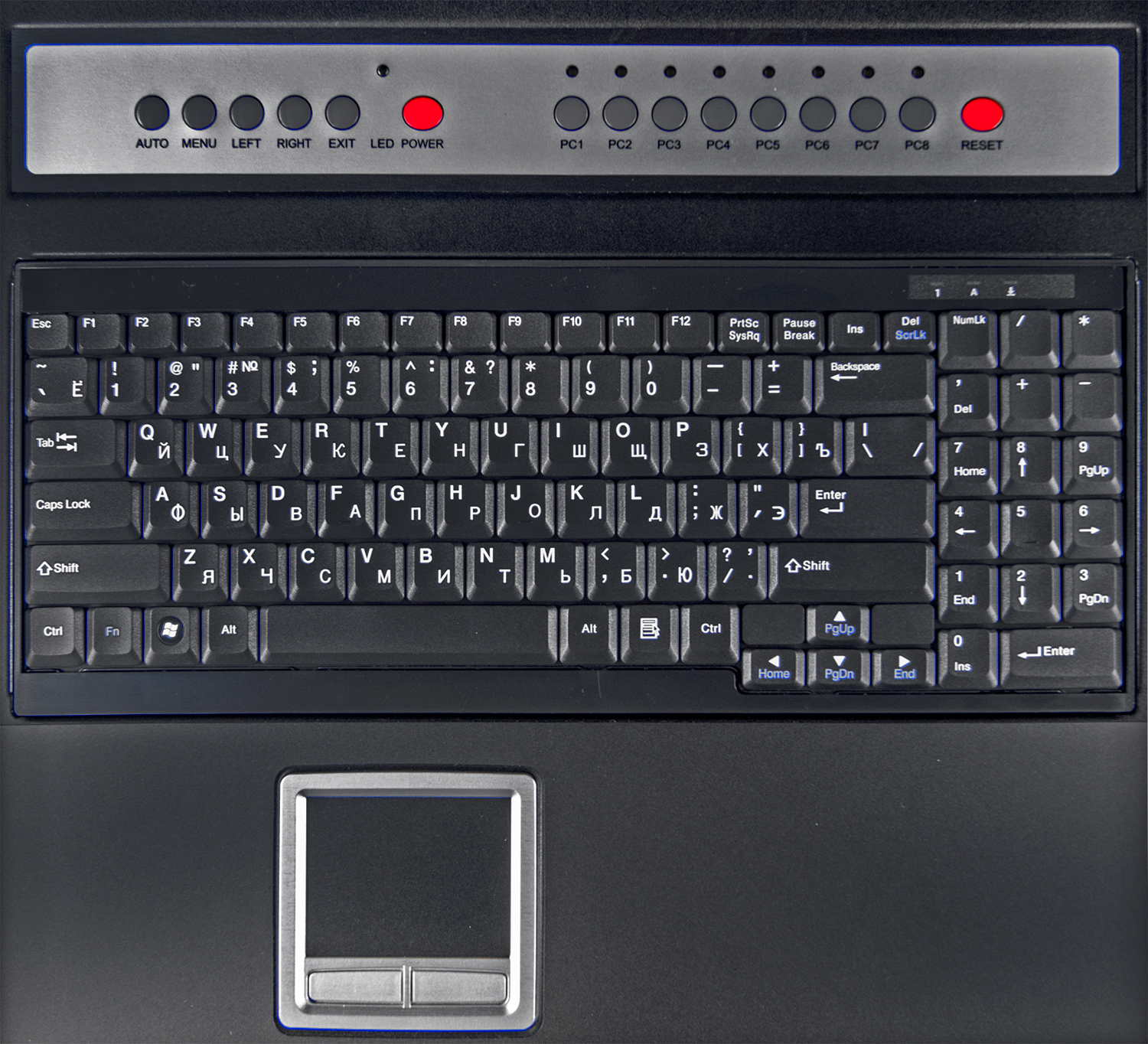

• Выбор активного порта при помощи клавиш на передней панели, «горячих клавиш» или экранного меню (OSD).
• Экономия электроэнергии - включение дисплея при открытии консоли и выключение при закрытии.
• Двухуровневая защита доступа - логин и пароль, только зарегистрированные пользователи могут управлять серверами.
• «Горячее подключение» - подключение и отключение серверов без отключения электропитания КВМ консоли.

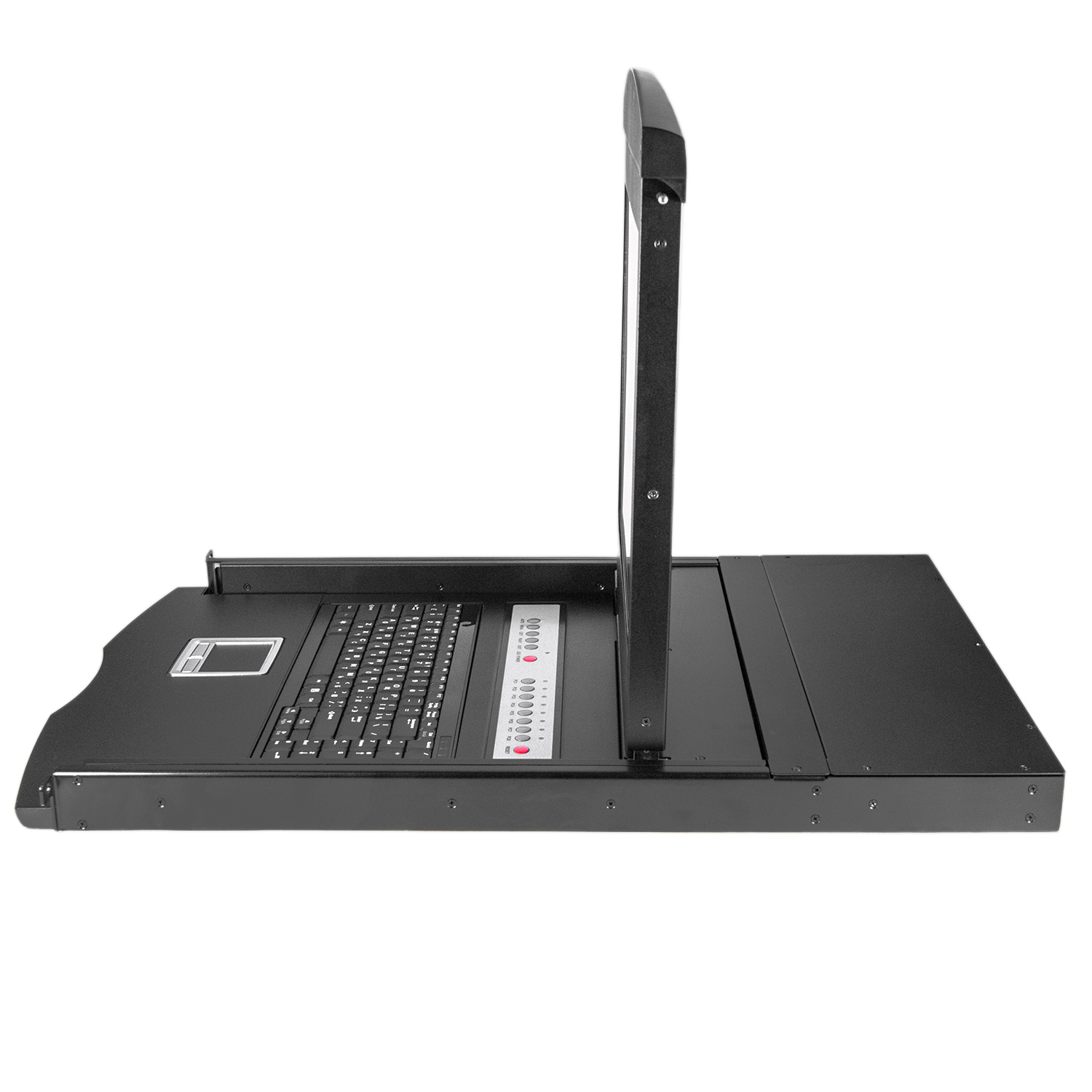

• Комфортное использование - угол открытия ЖК экрана 120°.
• Компактность - занимает всего 1U телекоммуникационной стойки по высоте, специальная выдвижная конструкция обеспечивает легкий доступ.
• Клавиатура с русскоязычной и англоязычной раскладками.

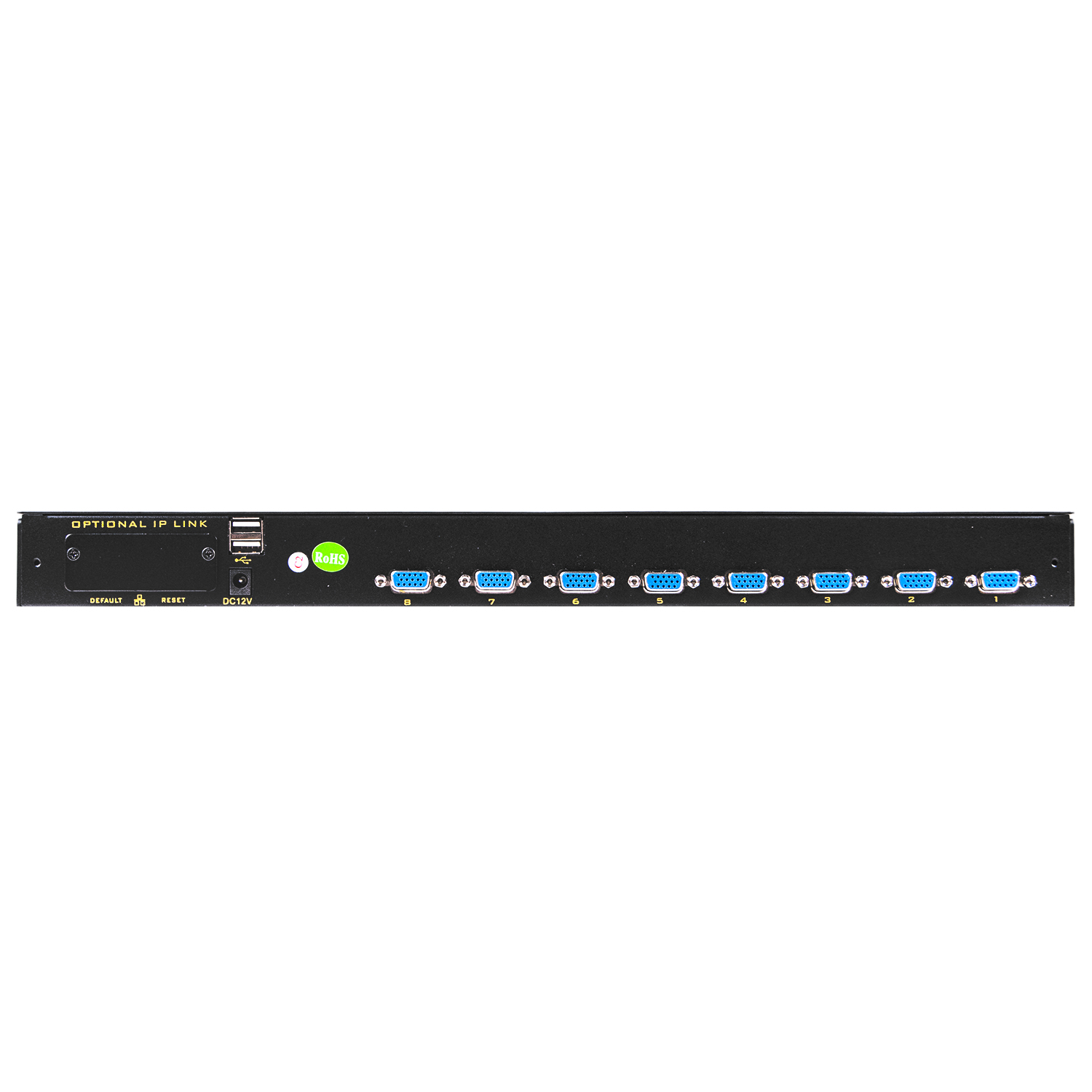

• Подключение к стандартным портам серверов: VGA для видео и PS/2 или USB для манипуляторов.
• Эмуляция манипуляторов USB и PS/2 для каждого подключенного сервера для корректной загрузки операционной системы.
• Поддержка DDC, DDC2, DDC2B и VESA стандартов. При выборе порта ЖК дисплей автоматически настраивается под разрешение видеосигнала.
• Комплект поставки включает все необходимое для инсталляции и быстрого запуска: 8 соединительных кабелей с интерфейсами PS/2 и USB, кабель питания, монтажный комплект в стойку.
• Поддержка операционных систем: Windows, Linux, Mac и Sun.
• Совместимость с большинством оборудования других производителей, благодаря использованию стандартных протоколов и разъемов подключения.

Схема подключения

Подключение к серверам осуществляется соединительными кабелями длинами 1.8, 3 и 5 метров. С одной стороны коннектор подключения к КВМ, с другой стандартные PS/2, USB и VGA.

Удаленное подключение к КВМ и управление подключенными серверами через TCP/IP протокол из любой точки мира, при дооснащении IP модулем NR-IP (в комплект поставки не входит и приобретается отдельно; легко устанавливается пользователем в специальный отсек квм переключателя;) NR-IP.

Схема каскадного подключения.

Поддержка двухуровневого каскадного соединения и управлением до 128 серверов, подключив до 8ми КВМ переключателей NR-MK104C, NR-MK108C, NR-MK116C

Используя соединительные кабели, входящие в комплект поставки NR-CCMSR18, (или опциональные NR-ССMSR30 или NR-CCMSR50) соединить KVM порт Основного КВМ устройства и разъемы PS/2 или USB и VGA Дополнительного КВМ устройства, как показано на схеме

Встроенное программное обеспечение автоматически определяет подключение Дополнительного КВМ переключателя и добавляет второй уровень при выборе сервера из экранного меню (OSD).
